KABELDURCHFÜHRUNGEN SONDERFORMEN A

Die Montage von Gummitüllen erfolgt in der Regel manuell. Bei größeren Stückzahlen lässt sich dieser Arbeitsschritt jedoch effizienter gestalten. Das Video zeigt eine einfach herzustellende Montagehilfe. Alternativ können auch ein ummantelter Draht oder eine Nylonschnur mit einem Durchmesser von etwa einem Millimeter verwendet werden.

Hierbei wird eine Drahtschlaufe durch die Lochung geführt und in der umlaufenden Nut der Tülle platziert. Die Tülle sollte dabei so positioniert sein, dass ihre Unterkante den Rand der Bohrung berührt. Mit leichtem Zug kann das Gummiteil anschließend vollständig in die Lochung eingezogen werden.
Ihre Auswahl
  • Auswahl aufheben
  • 19,7
  • 24,5
Ihre Auswahl
  • Auswahl aufheben
  • 15,0
  • 19,0
  • 19,8
Ihre Auswahl
  • Auswahl aufheben
  • 11,6
  • 14,5
Ihre Auswahl
  • Auswahl aufheben
  • 6,5
  • 8,8
  • 9,0
Ihre Auswahl
  • Auswahl aufheben
  • 10,0
  • 14,5
Ihre Auswahl
  • Auswahl aufheben
  • 2,0
  • 2,5
  • 3,5

Produktfilter

vorheriges nächstes
technische Zeichnung
EPDM-Material
  • uv- und ozonresistent
  • chemikalienbeständig
  • Temperaturbereich -40°C...+130°C

Toleranzen nach (DIN ISO 3302, Teil 2 M2F)

Alle Angaben in Millimeter (mm)

Irrtum vorbehalten

Datenblatt als PDF-Datei herunterladen
Artikel
Nr.
Gesamt Ø
Loch Ø
Innen Ø

Gesamt-
höhe
Spalt
Material /
Farbe
Muster
auswählen

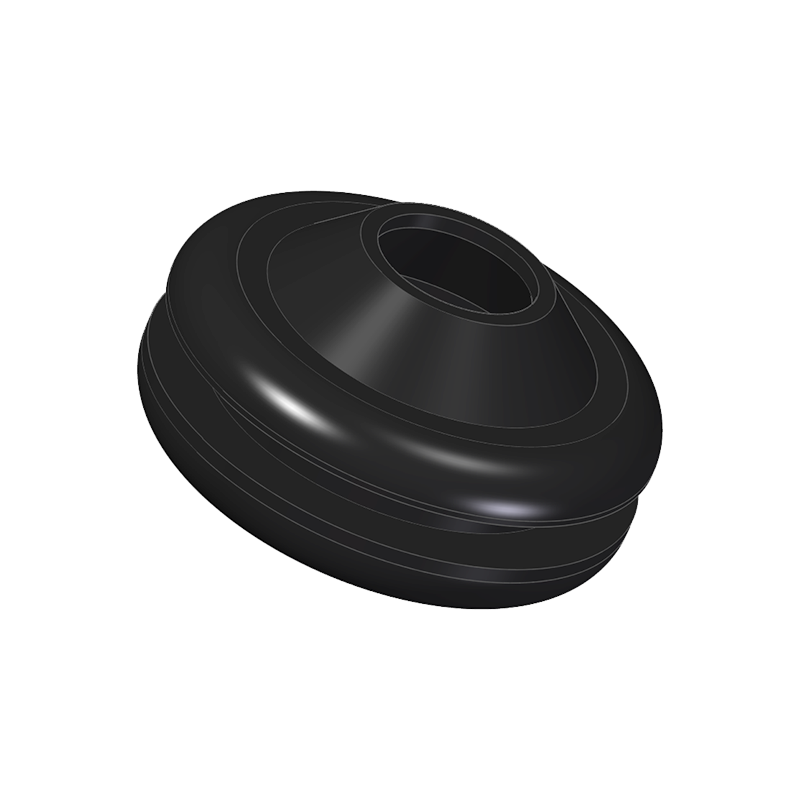

1020

19,7

15,0

11,6

6,5

10,0

2,0
EB

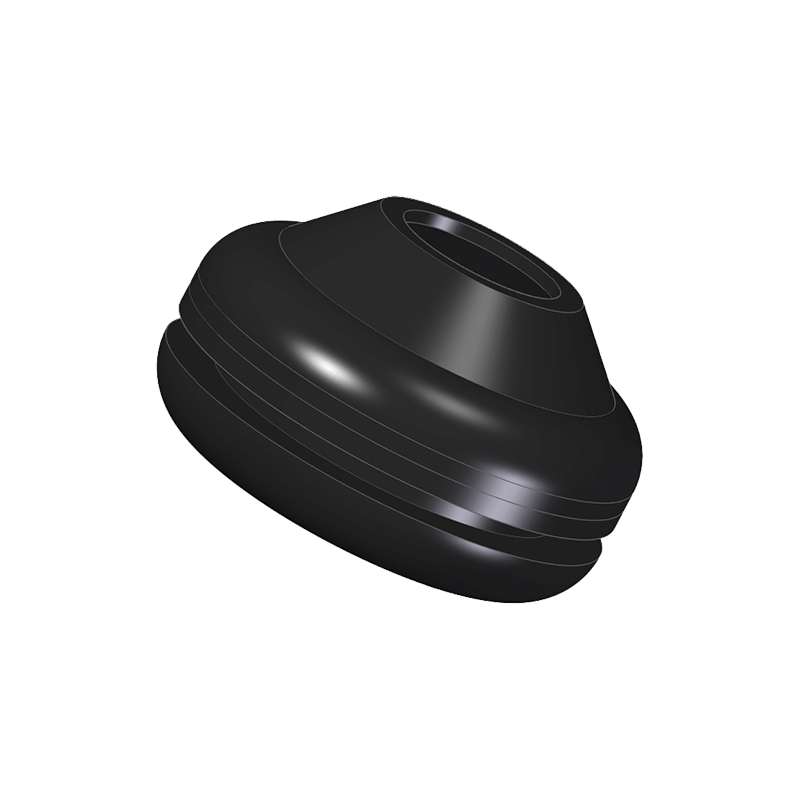

1029

24,5

19,0

14,5

9,0

14,5

2,5
EB

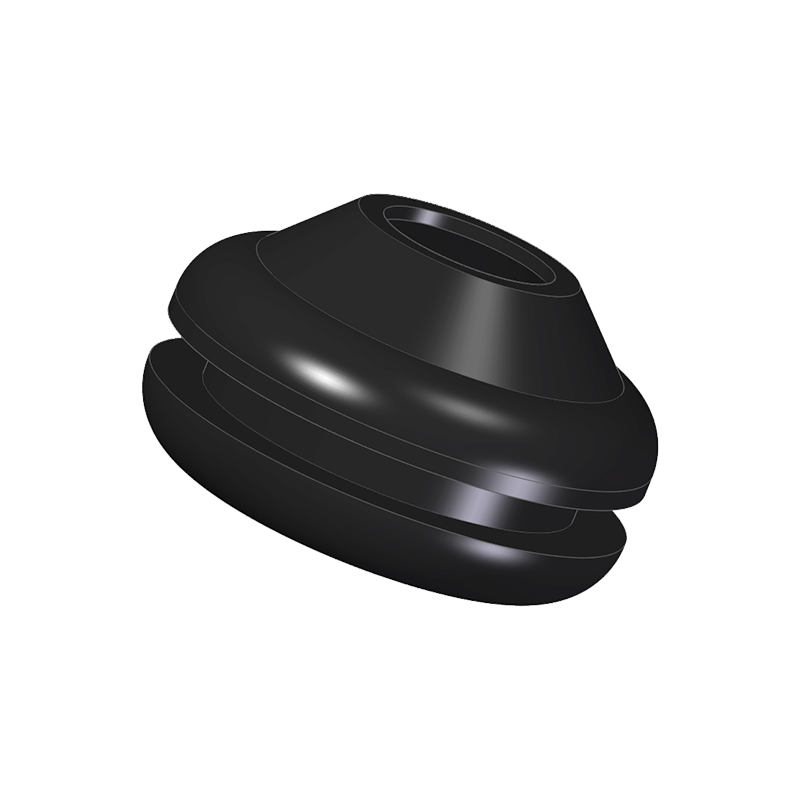

1030

24,5

19,8

14,5

8,8

14,5

3,5
EB

  • EB = EPDM, schwarz
