LANGLOCHTÜLLEN

Ihre Auswahl
  • Auswahl aufheben
  • 24,5 x 14,7
  • 29,0 x 16,0
  • 35,0 x 17,0
  • 42,0 x 19,0
  • 58,0 x 24,0
Ihre Auswahl
  • Auswahl aufheben
  • 20,0 x 10,0
  • 25,0 x 12,0
  • 30,0 x 12,0
  • 37,0 x 14,0
  • 50,0 x 16,0
Ihre Auswahl
  • Auswahl aufheben
  • 16,5 x 6,5
  • 21,0 x 8,0
  • 26,6 x 8,3
  • 33,0 x 10,0
  • 46,0 x 12,0
Ihre Auswahl
  • Auswahl aufheben
  • 1 - 2,5
  • 1 – 2,5
  • 2,8
Ihre Auswahl
  • Auswahl aufheben
  • 6,0
  • 6,3
  • 6,5
  • 7,0
  • 9,0

Produktfilter

vorheriges nächstes
technische Zeichnung
EPDM-Material
  • uv- und ozonresistent
  • chemikalienbeständig
  • Temperaturbereich -40°C...+130°C

Toleranzen nach (DIN ISO 3302, Teil 2 M2F)

Alle Angaben in Millimeter (mm)

Irrtum vorbehalten

Datenblatt als PDF-Datei herunterladen
Artikel
Nr.
Außen-
maße
Einbau-
maße
Innen-
maße
Klemm-
bereich
Gesamt-
höhe
Membran-
dicke
Material /
Farbe
Muster
auswählen
1196

24,5 x 14,7

20,0 x 10,0

16,5 x 6,5

1 – 2,5

6,5

0,8

 coming soon

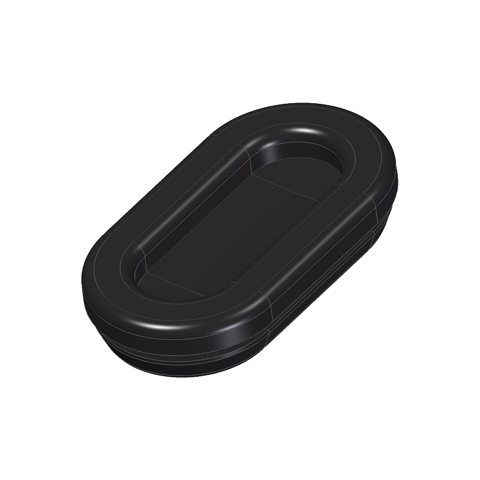

1097

29,0 x 16,0

25,0 x 12,0

21,0 x 8,0

1 - 2,5

6,0

0,8
EB

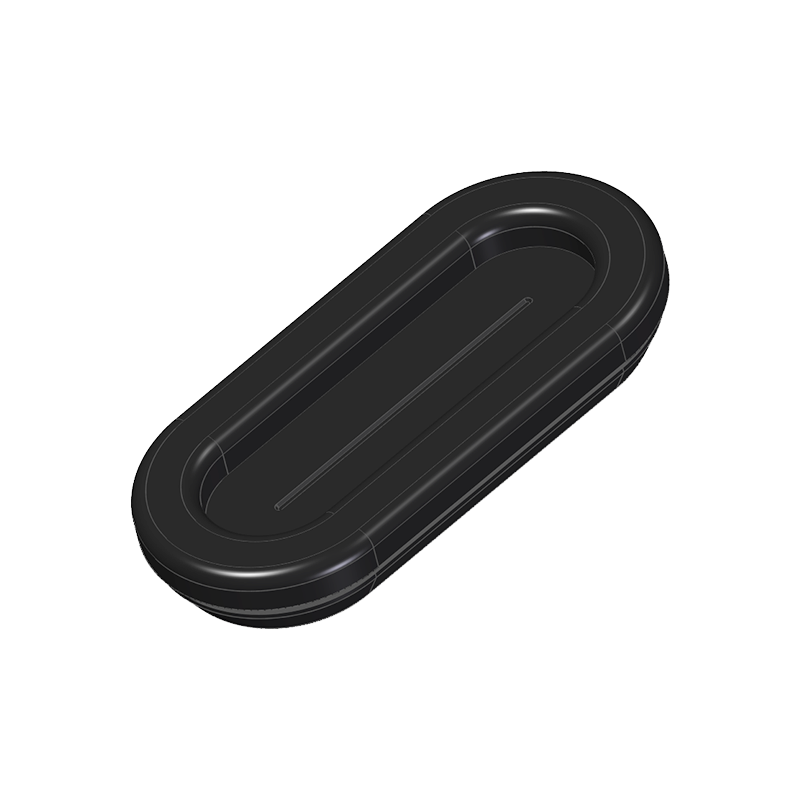

1098

42,0 x 19,0

37,0 x 14,0

33,0 x 10,0

1 - 2,5

7,0

0,8
EB

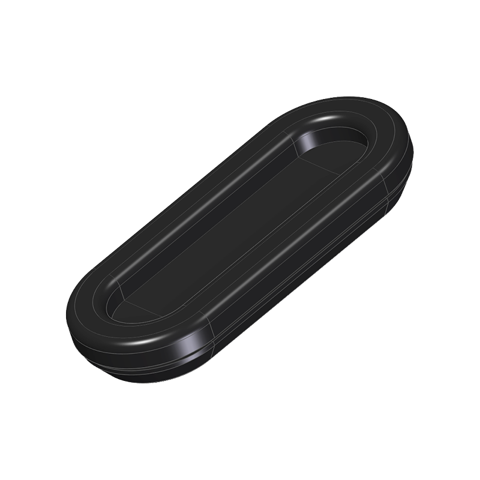

1099

58,0 x 24,0

50,0 x 16,0

46,0 x 12,0

1 - 2,5

9,0

1,0
EB

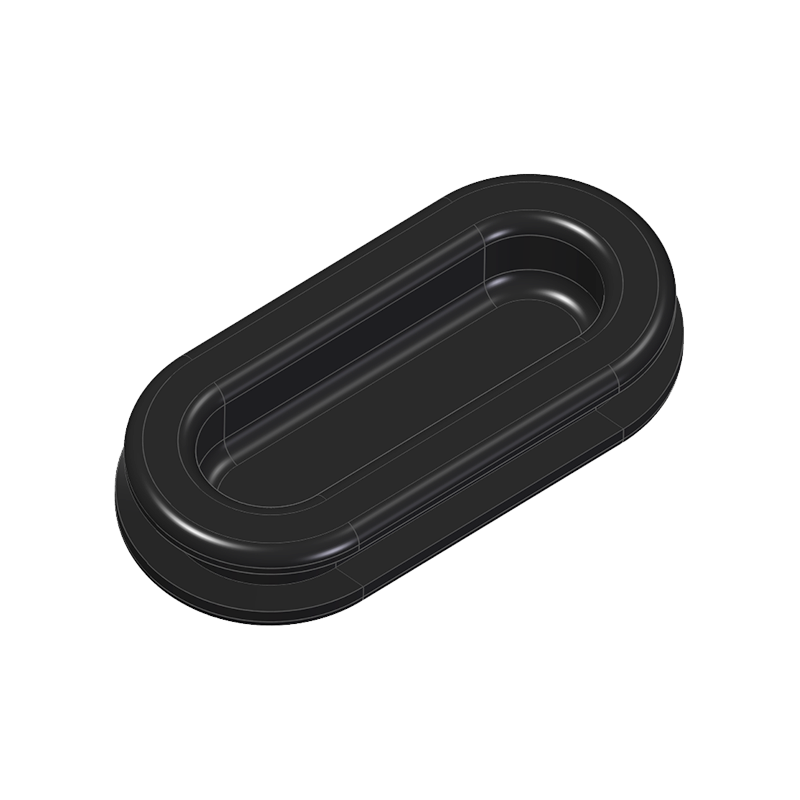

1028

35,0 x 17,0

30,0 x 12,0

26,6 x 8,3

2,8

6,3

1,0
EB

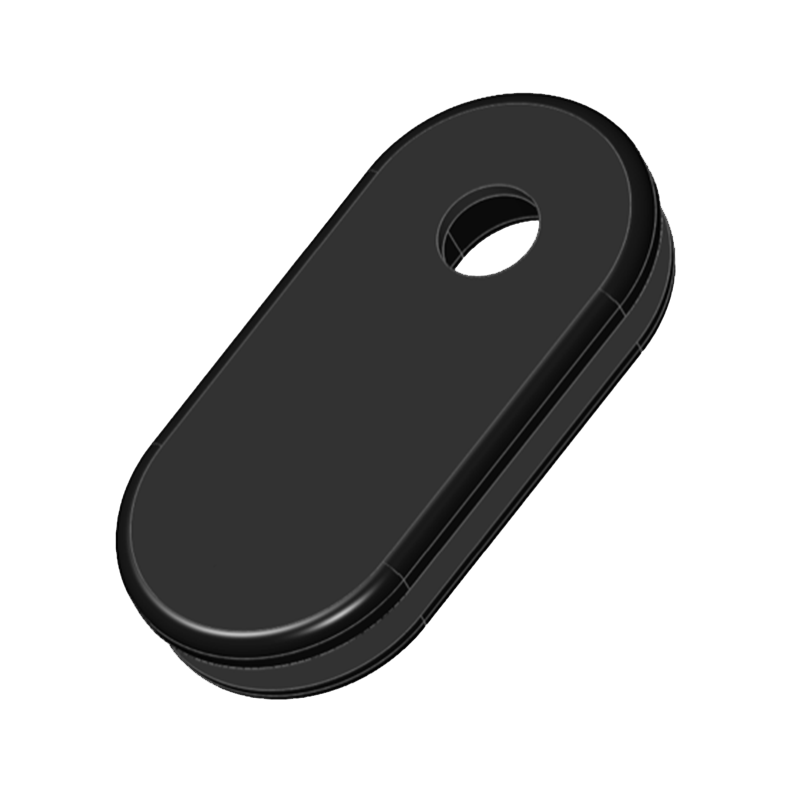

1027

35,0 x 17,0

30,0 x 12,0

26,6 x 8,3

2,8

6,3

1,0
EB

  • EB = EPDM, schwarz
