SNAP® METRIC LIGHT

DIE PLATZSPARENDE LEITUNGSDURCHFÜHRUNG MIT PUSHOUT MEMBRAN

SNAP® METRIC LIGHT OPEN

DIE PLATZSPARENDE LEITUNGSDURCHFÜHRUNG OHNE MEMBRAN

Ihre Auswahl
  • Auswahl aufheben
  • M 12 / PG 7
  • M 16 / PG 9
  • M 20
  • M 25
  • M 32
  • M 40
  • M 50
  • M 63
Ihre Auswahl
  • Auswahl aufheben
  • 0 - 9,0
  • 0 - 12,0
  • 0 - 16,0
  • 0 - 20,0
  • 0 - 25,5
  • 0 - 32,0
  • 0 - 41,0
  • 0 - 53,0
  • 3 - 5
  • 5 - 7
  • 7 - 10
  • 10 - 14
  • 14 - 20
  • 20 - 26
  • 26 - 35
  • 35 - 40
Ihre Auswahl
  • Auswahl aufheben
  • 12,5
  • 16,5
  • 20,5
  • 25,5
  • 32,5
  • 40,5
  • 50,5
  • 63,5
Ihre Auswahl
  • Auswahl aufheben
  • 1 - 2,5
  • 1 - 3,5
Ihre Auswahl
  • Auswahl aufheben
  • 18,5
  • 22,5
  • 26,5
  • 31,5
  • 39,0
  • 49,0
  • 58,5
  • 71,5
Ihre Auswahl
  • Auswahl aufheben
  • -
  • 9,0
  • 12,0
  • 16,0
  • 20,0
  • 25,5
  • 32,0
  • 41,0
  • 53,0
Ihre Auswahl
  • Auswahl aufheben
  • 7,5
  • 9,0
  • 10,5
  • 11,0
  • 11,5

Produktfilter

vorheriges nächstes
technische Zeichnung
EPDM-Material
  • uv- und ozonresistent
  • chemikalienbeständig
  • Temperaturbereich -40°C...+130°C

Toleranzen nach (DIN ISO 3302, Teil 2 M2F)

Alle Angaben in Millimeter (mm)

Irrtum vorbehalten

Datenblatt als PDF-Datei herunterladen
Artikel
Nr.
Nennmaß
Kabel Ø
Loch Ø
Wand-
stärke
Gesamt Ø
Innen Ø
Gesamt-
höhe
Einbau-
tiefe
Material /
Farbe
Muster
auswählen

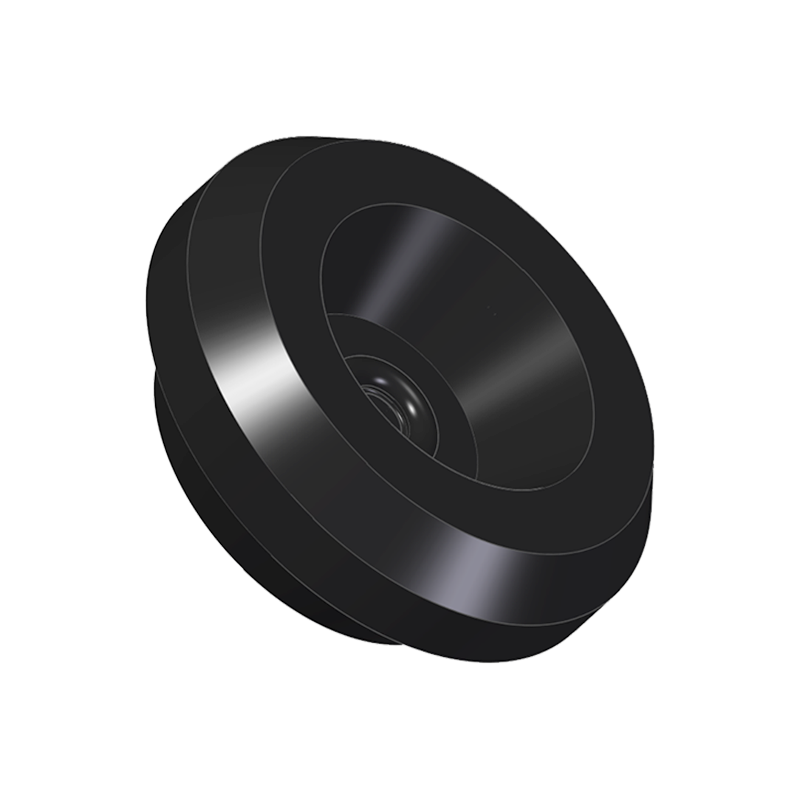

1600

M 12 / PG 7

3 - 5

12,5

1 - 2,5

18,5

-

7,5

2,5
EB

SB

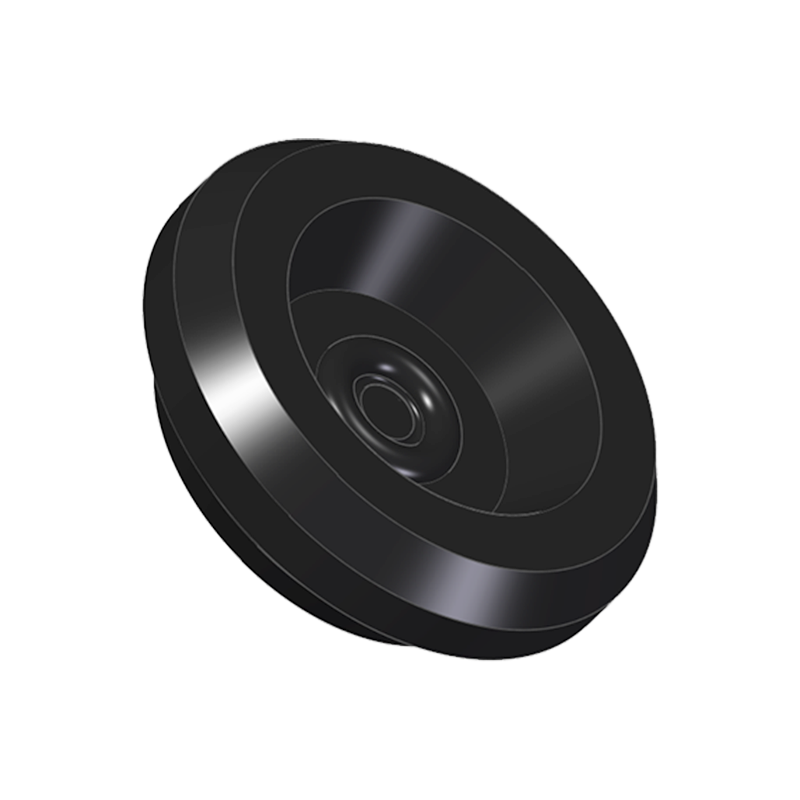

1601

M 16 / PG 9

5 - 7

16,5

1 - 2,5

22,5

-

7,5

2,5
EB

SB

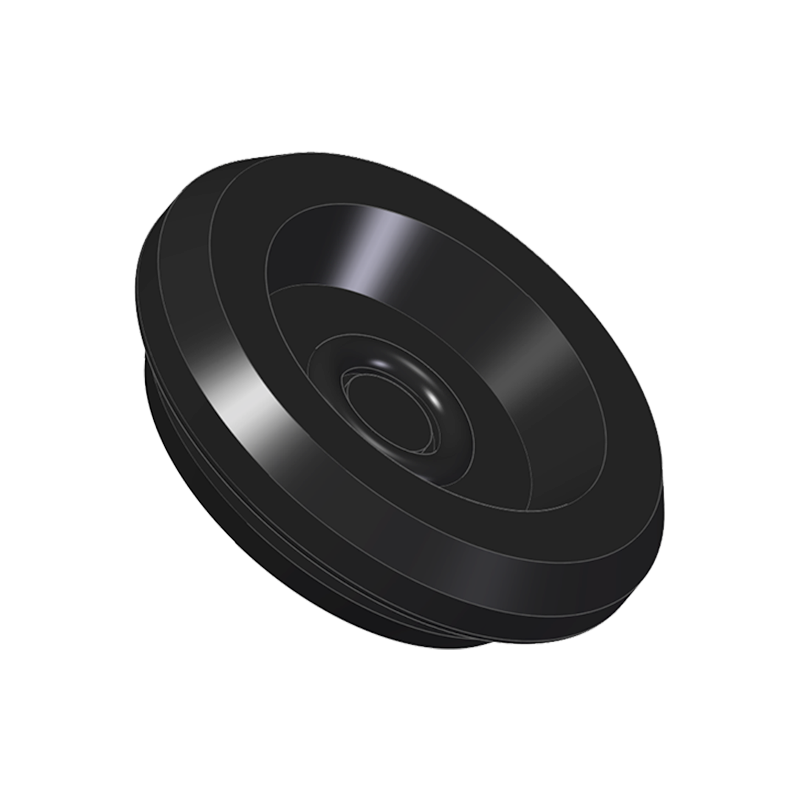

1602

M 20

7 - 10

20,5

1 - 2,5

26,5

-

7,5

2,5
EB

SB

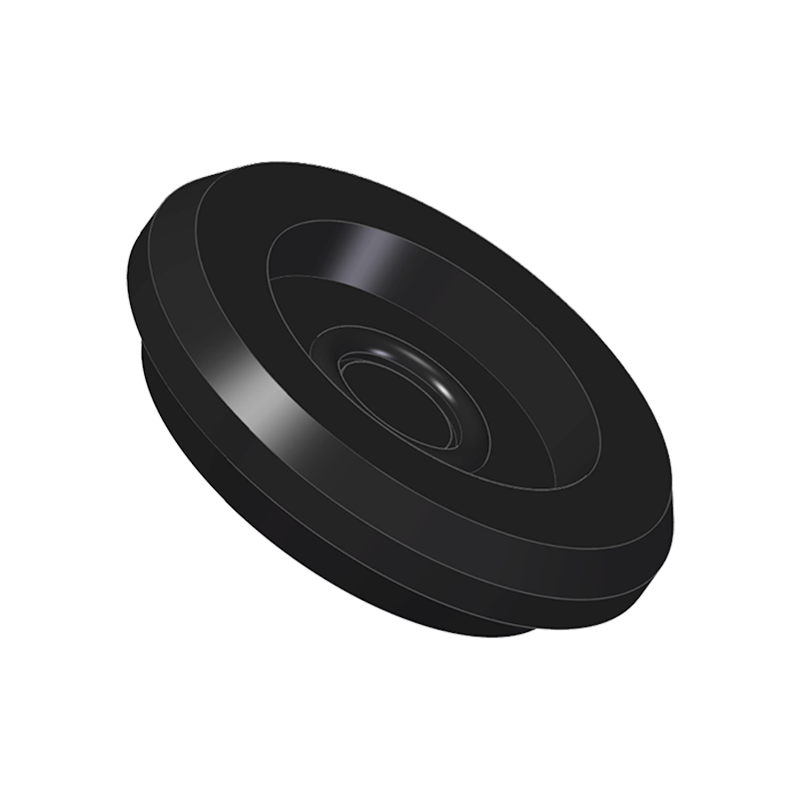

1603

M 25

10 - 14

25,5

1 - 2,5

31,5

-

7,5

2,5
EB

SB

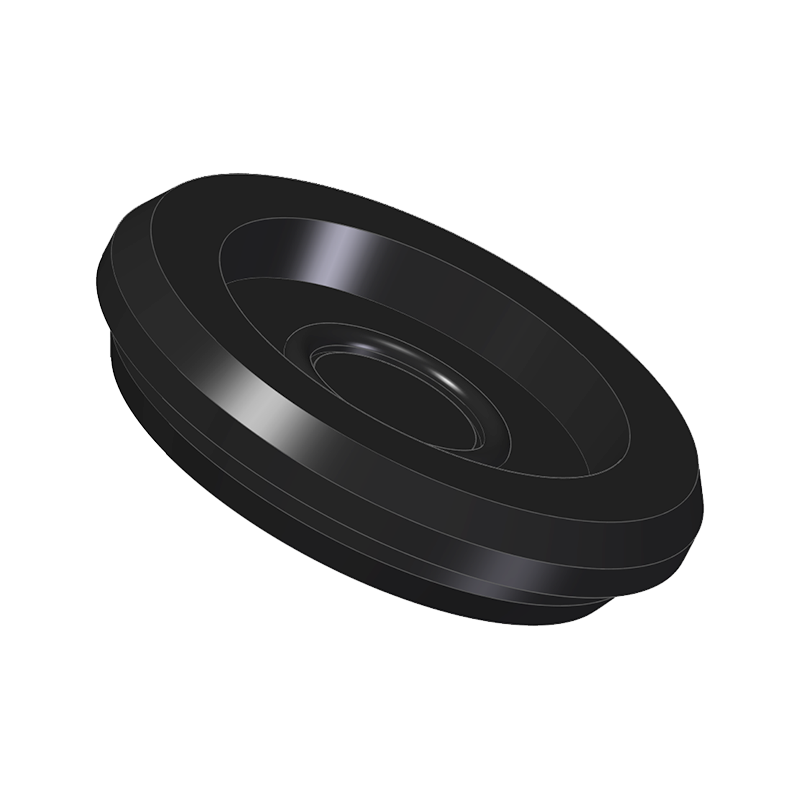

1604

M 32

14 - 20

32,5

1 - 2,5

39,0

-

9,0

3,0
EB

SB

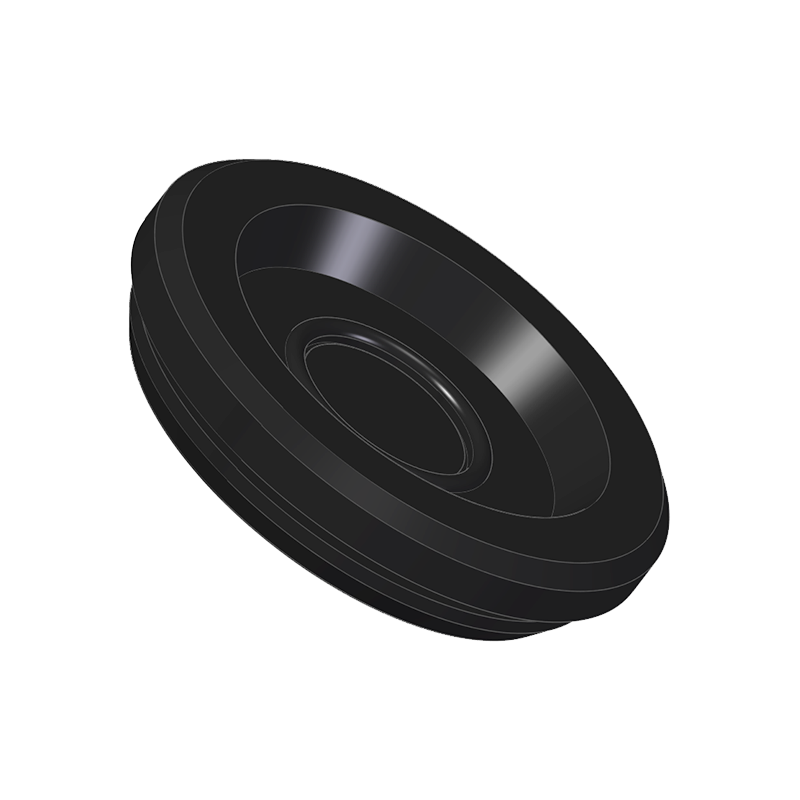

1605

M 40

20 - 26

40,5

1 - 3,5

49,0

-

10,5

3,5
EB

SB

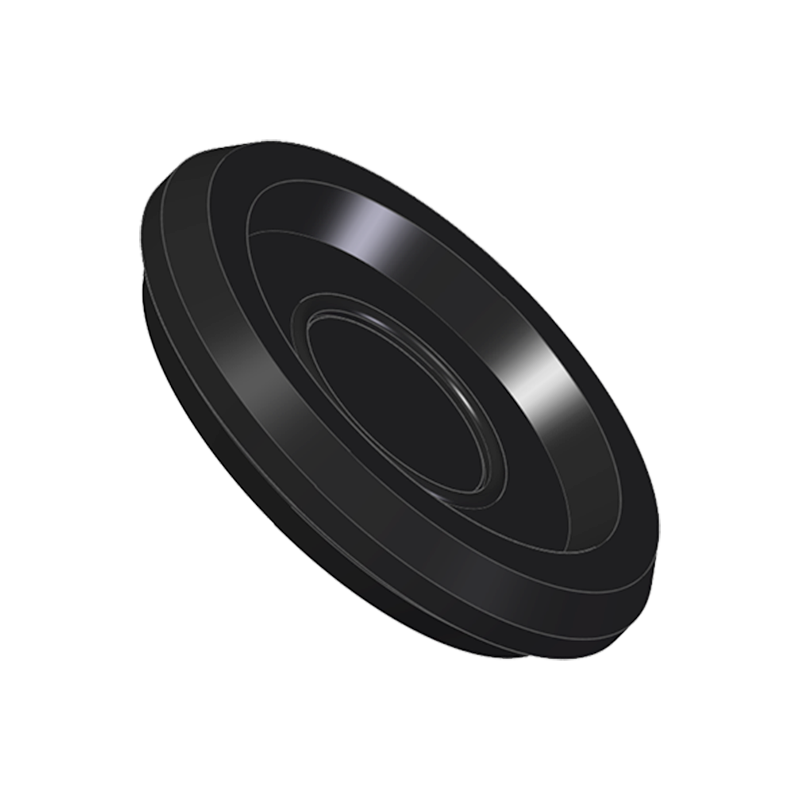

1606

M 50

26 - 35

50,5

1 - 3,5

58,5

-

11,0

4,0
EB

SB

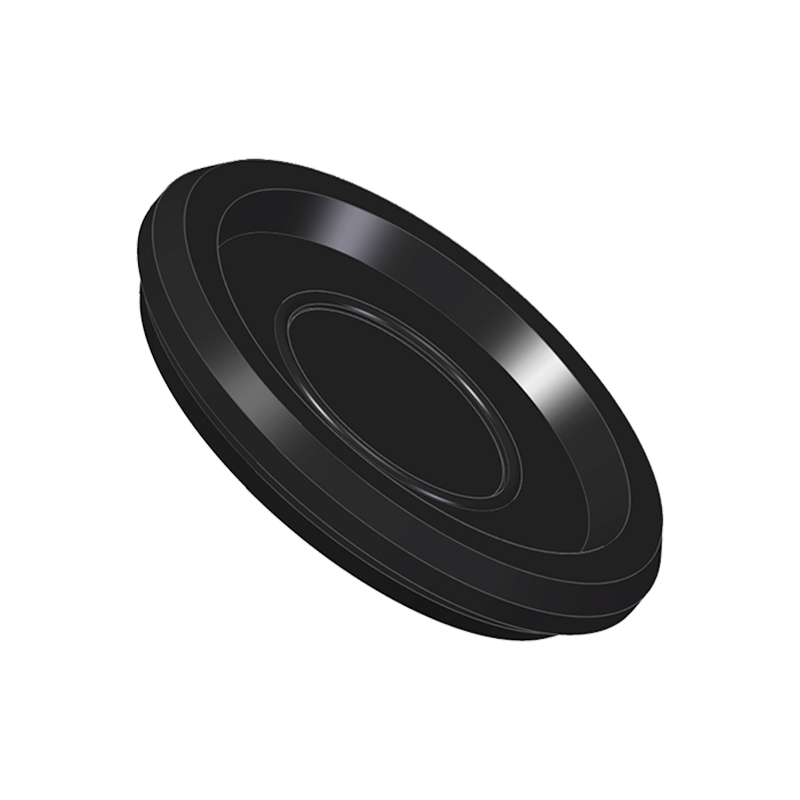

1607

M 63

35 - 40

63,5

1 - 3,5

71,5

-

11,5

4,5
EB

SB

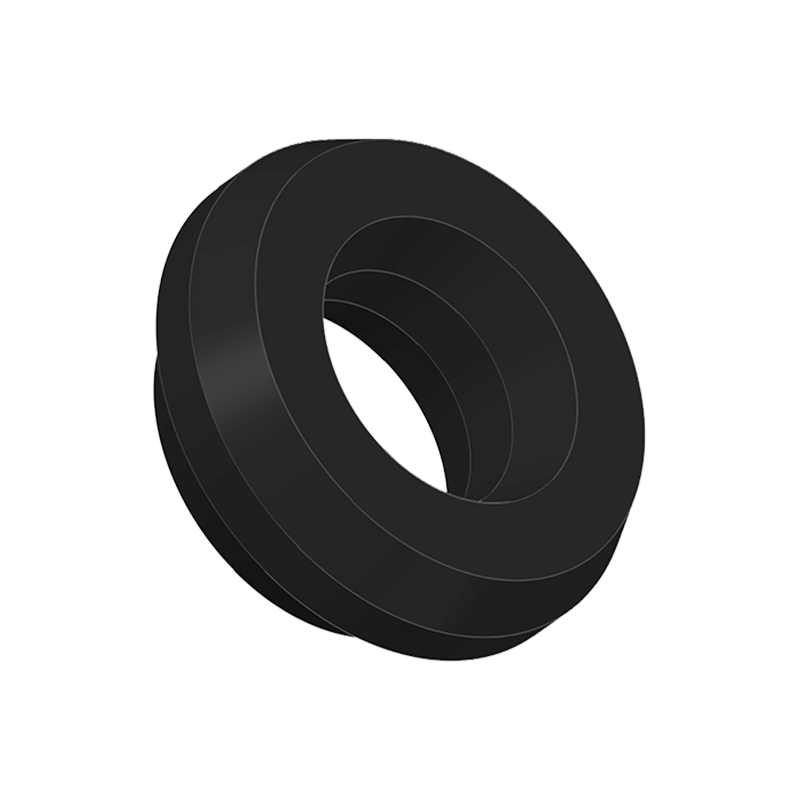

3000

M 12 / PG 7

0 - 9,0

12,5

1 - 2,5

18,5

9,0

7,5

2,5
EB

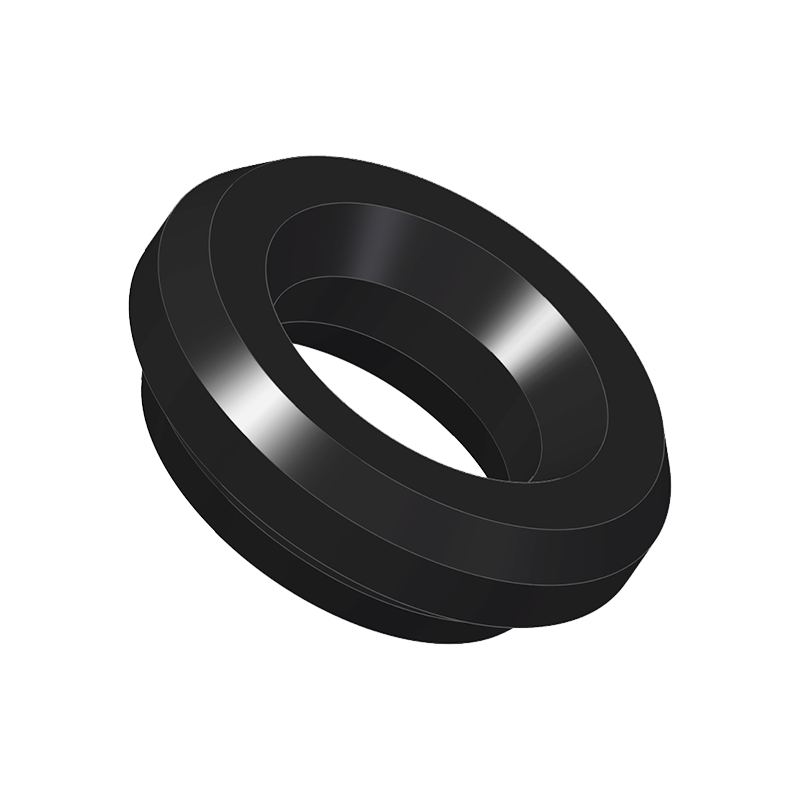

3001

M 16 / PG 9

0 - 12,0

16,5

1 - 2,5

22,5

12,0

7,5

2,5
EB

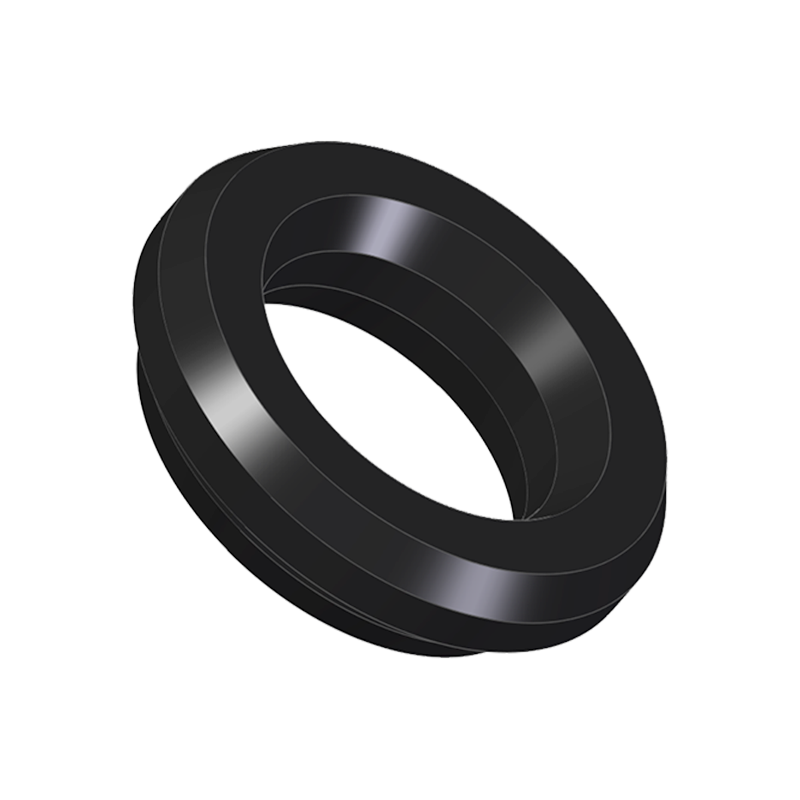

3002

M 20

0 - 16,0

20,5

1 - 2,5

26,5

16,0

7,5

2,5
EB

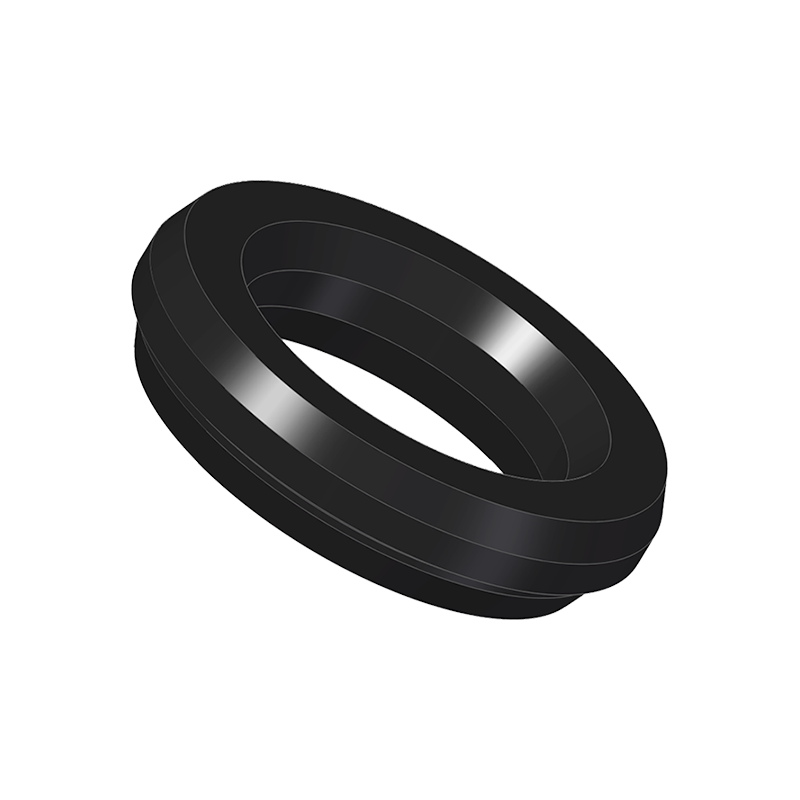

3003

M 25

0 - 20,0

25,5

1 - 2,5

31,5

20,0

7,5

2,5
EB

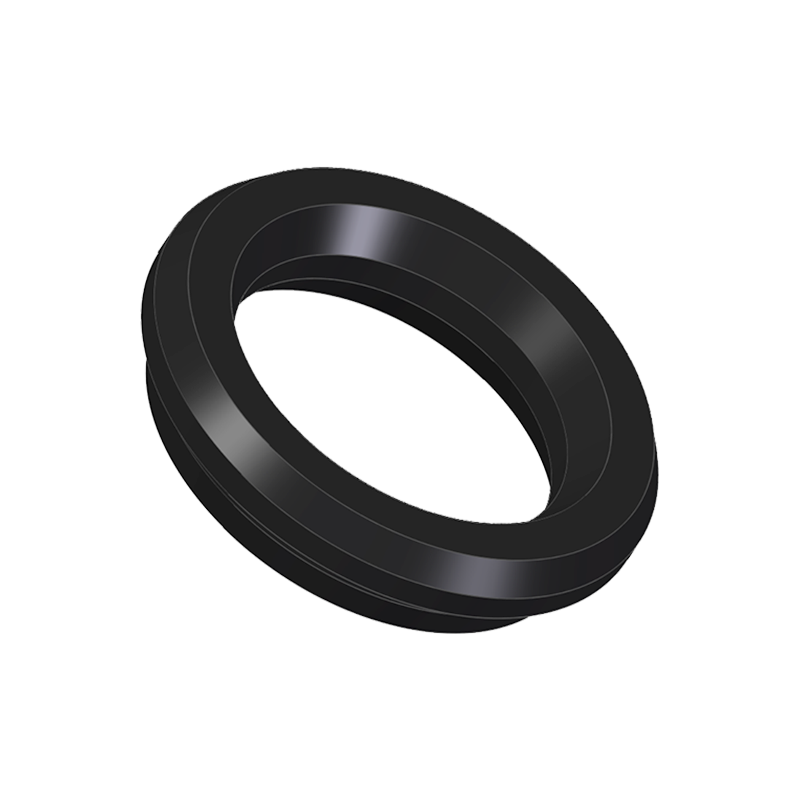

3004

M 32

0 - 25,5

32,5

1 - 2,5

39,0

25,5

9,0

3,0
EB

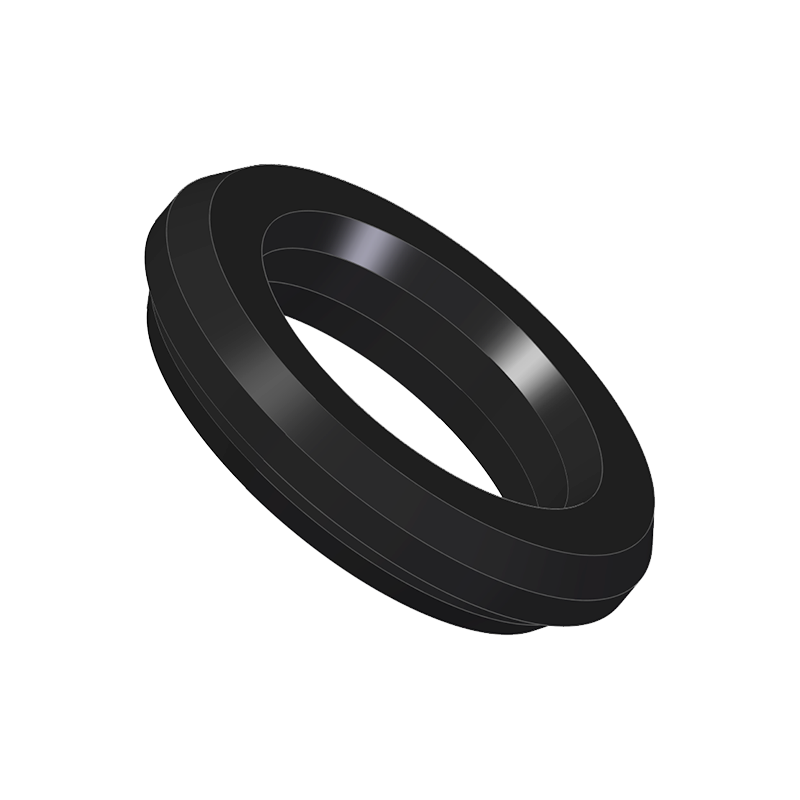

3005

M 40

0 - 32,0

40,5

1 - 3,5

49,0

32,0

10,5

3,5
EB

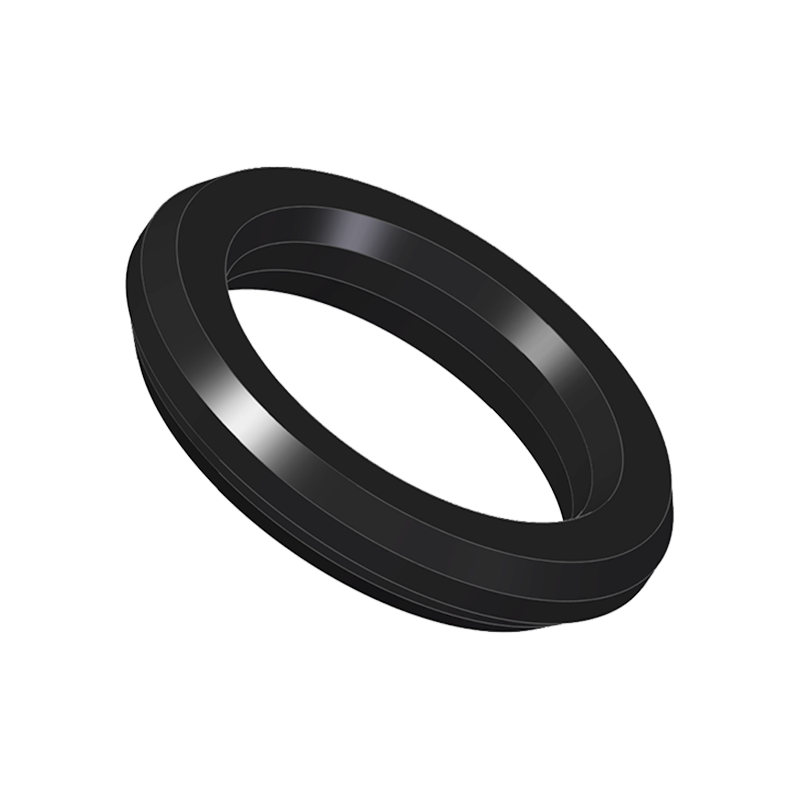

3006

M 50

0 - 41,0

50,5

1 - 3,5

58,5

41,0

11,0

4,0
EB

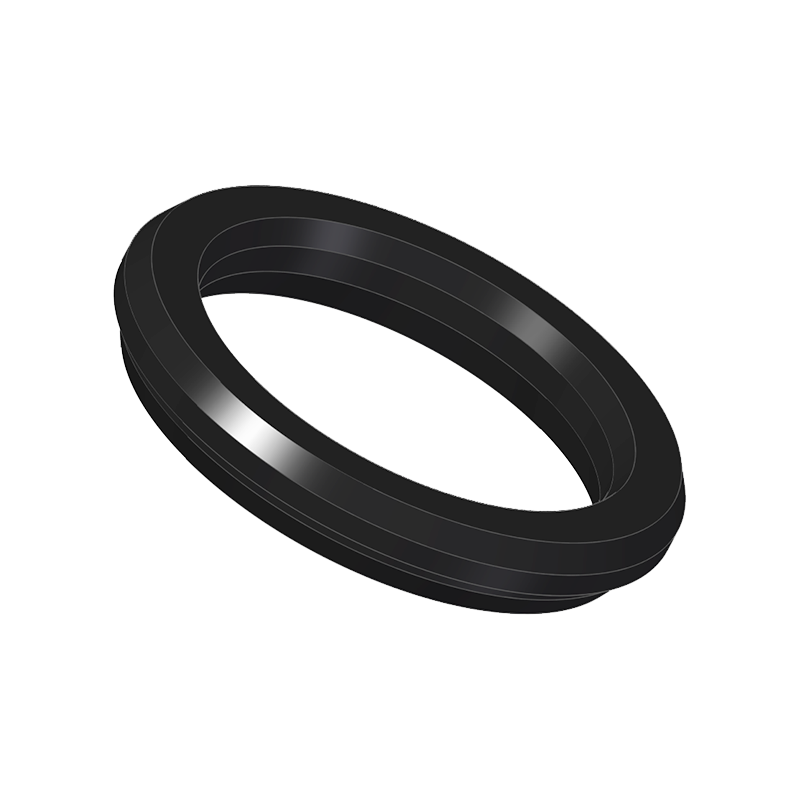

3007

M 63

0 - 53,0

63,5

1 - 3,5

71,5

53,0

11,5

4,5
EB

  • EB = EPDM, schwarz
  • SB = Silikon, schwarz
