ANSCHRAUBPUFFER

Ihre Auswahl
  • Auswahl aufheben
  • 13,5
  • 14,6
  • 18,0
  • 22,0
  • 29,5
Ihre Auswahl
  • Auswahl aufheben
  • 3,0
  • 4,5
  • 5,0
  • 10,0
Ihre Auswahl
  • Auswahl aufheben
  • 3,0
  • 4,0
  • 4,6
  • 5,0
  • 5,2
Ihre Auswahl
  • Auswahl aufheben
  • 8,5
  • 9,5
  • 11,0
  • 20,0
Ihre Auswahl
  • Auswahl aufheben
  • 6,7
  • 7,8
  • 9,3
  • 9,7
  • 10,0

Produktfilter

vorheriges nächstes
technische Zeichnung
EPDM-Material
  • uv- und ozonresistent
  • chemikalienbeständig
  • Temperaturbereich -40°C...+130°C

Toleranzen nach (DIN ISO 3302, Teil 2 M2F)

Alle Angaben in Millimeter (mm)

Irrtum vorbehalten

Datenblatt als PDF-Datei herunterladen
Artikel
Nr.
Gesamt Ø
Sockel
höhe
Loch Ø
Gesamt-
höhe
Innen Ø
Material /
Farbe
Muster
auswählen

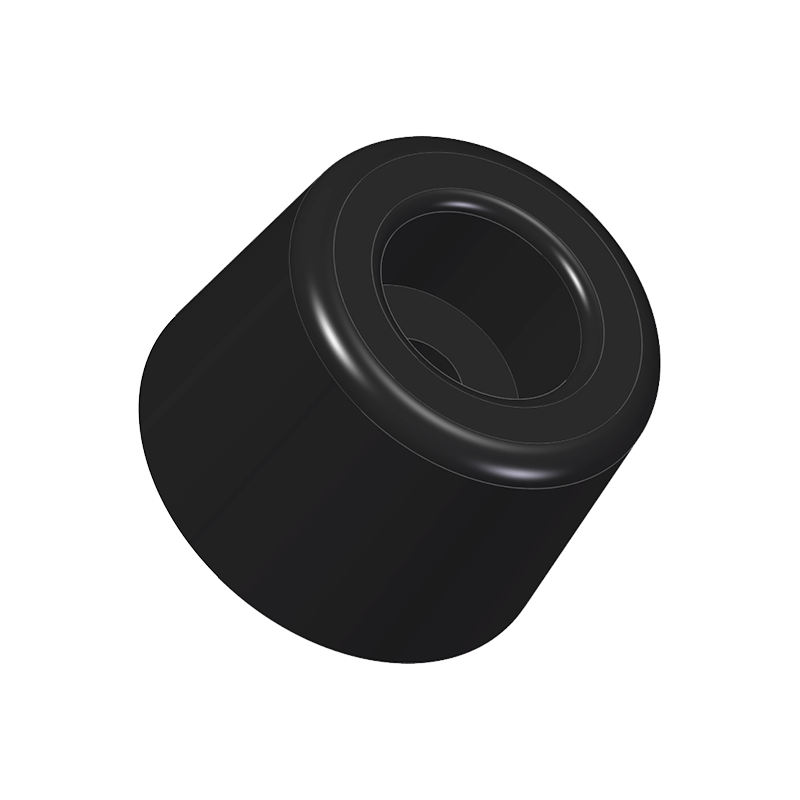

1746

13,5

5,0

3,0

9,5

6,7
NR-SBR

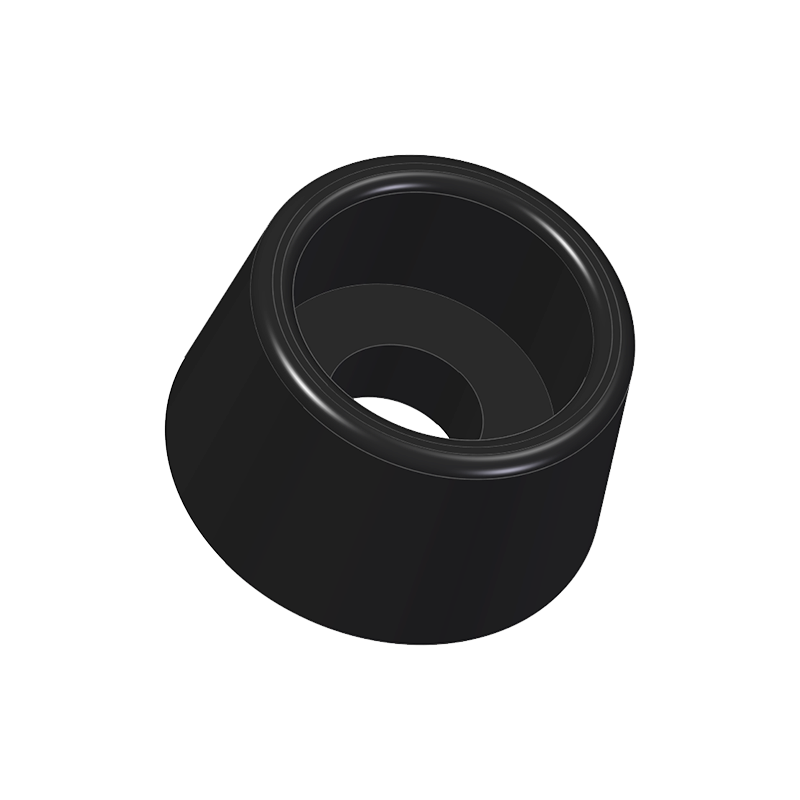

1745

14,6

3,0

5,2

8,5

10,0
NR-SBR

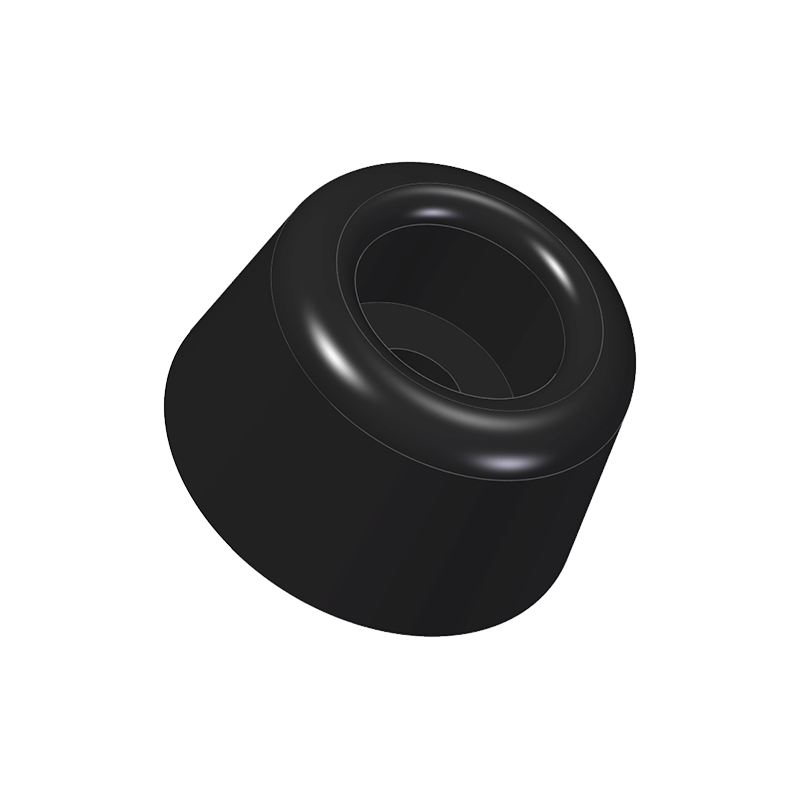

1747

18,0

4,5

4,6

11,0

9,3
NR-SBR

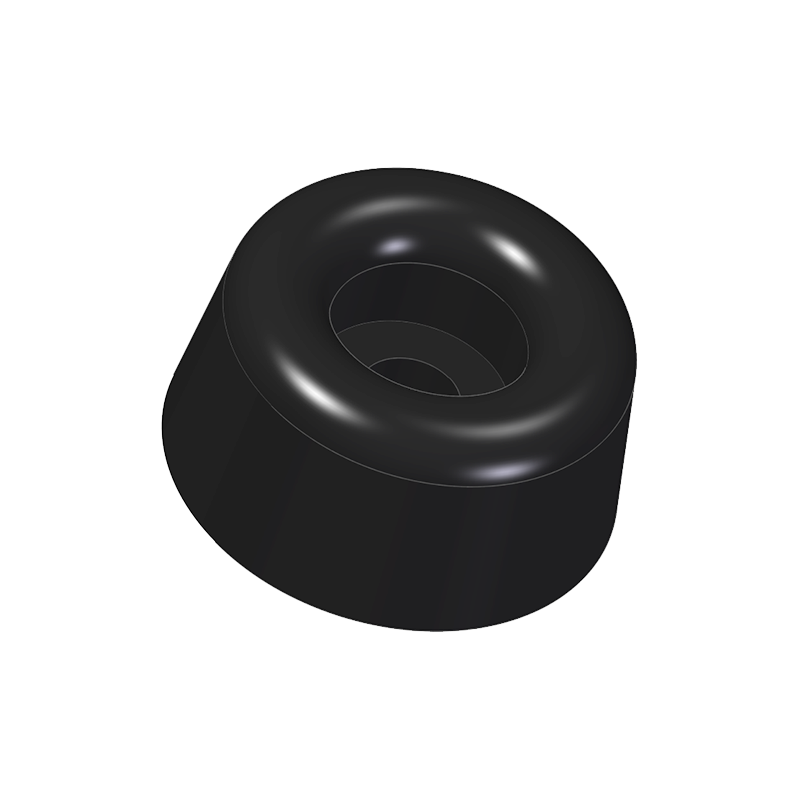

1744

22,0

4,5

5,0

11,0

9,7
NR-SBR

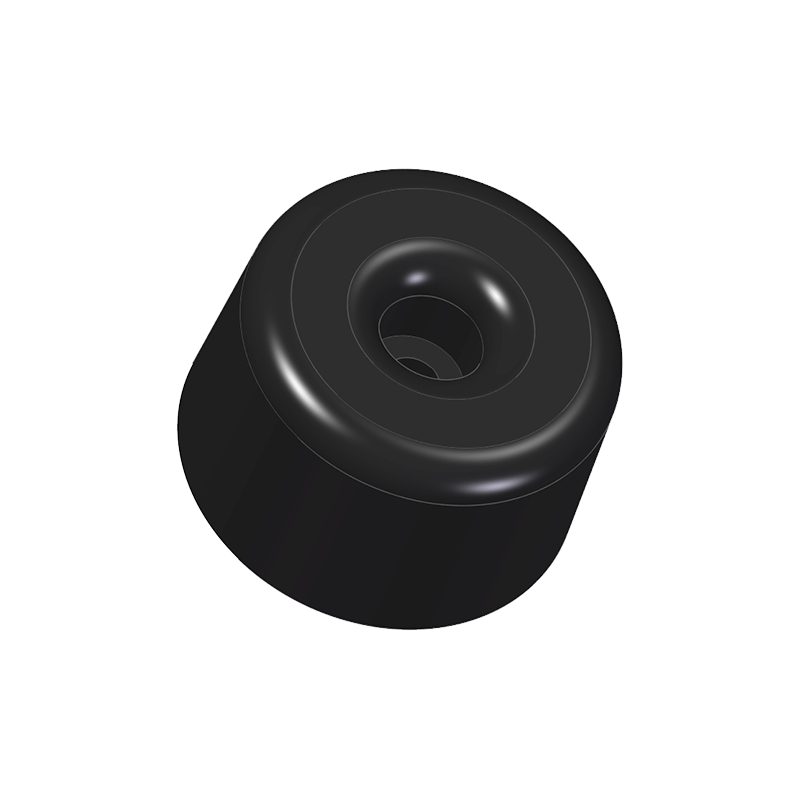

1743

29,5

10,0

4,0

20,0

7,8
EB

  • NR-SBR = NR-SBR, schwarz
  • EB = EPDM, schwarz
